管式爐中免费看片视频對 SiC / GaN 等寬禁帶半導體的氧化處理方法

適用領域：功率半導體工藝開發、界麵鈍化、器件可靠性與穩定性研究

一、工藝目標與應用背景

在 SiC、GaN 等寬禁帶半導體材料表麵，通過受控免费看片视频（O₃）氧化處理，實現以下目標：

•在低於傳統熱氧化溫度條件下，形成薄且均勻的表麵氧化層

•修複材料表麵的 碳空位（SiC）或氮空位（GaN）

•降低表麵態與界麵陷阱密度（Dit）

•改善 MOS 結構或 MIS 結構的 界麵電學特性

•提升功率器件在高溫、高電場下的長期可靠性

該方法常用於：

•SiC MOSFET 柵氧化前處理

•GaN MIS-HEMT 柵介質界麵鈍化

•外延片表麵缺陷修複

•後道封裝前表麵穩定化處理

二、免费看片视频氧化的機理與技術挑戰

1. 作用機理

免费看片视频是一種強氧化性氣體，其分解產生的高活性原子氧（O*）在較低溫度下即可參與反應：

•SiC 表麵

  •優先氧化 Si，生成 SiOₓ

  •有助於清除殘餘碳團簇或 C-rich 層

  •降低 SiO₂ / SiC 界麵態密度

•GaN 表麵

  •填補 N 空位，抑製表麵漏電

  •形成超薄 Ga–O 過渡層，有利於後續 ALD 介質沉積

相比 O₂ 或濕氧，O₃ 可在 300–600 °C 範圍內實現有效氧化，避免高溫退火帶來的應力和晶格損傷。

2. 關鍵挑戰

•氧化過強 → 生成非理想亞氧化物（如 SiOₓCᵧ、GaOₓ）

•氧化層應力過大 → 界麵缺陷反而增加

•O₃ 濃度與處理時間窗口較窄，重複性要求高

•管式爐內流場與樣品位置對均勻性影響明顯

因此，精確控製免费看片视频濃度、溫度和處理方式（連續 / 脈衝）是工藝成功的關鍵。

三、典型工藝參數建議（示例）

> 以下參數為實驗與文獻中常用區間，需根據材料類型、器件結構進行微調。

建議初始工藝：

> 450 °C / 500 ppm O₃ / N₂ 載氣 / 10 min / 脈衝模式

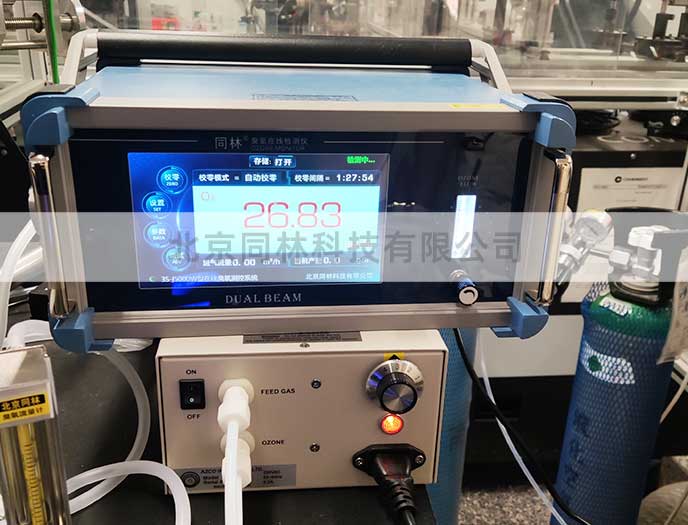

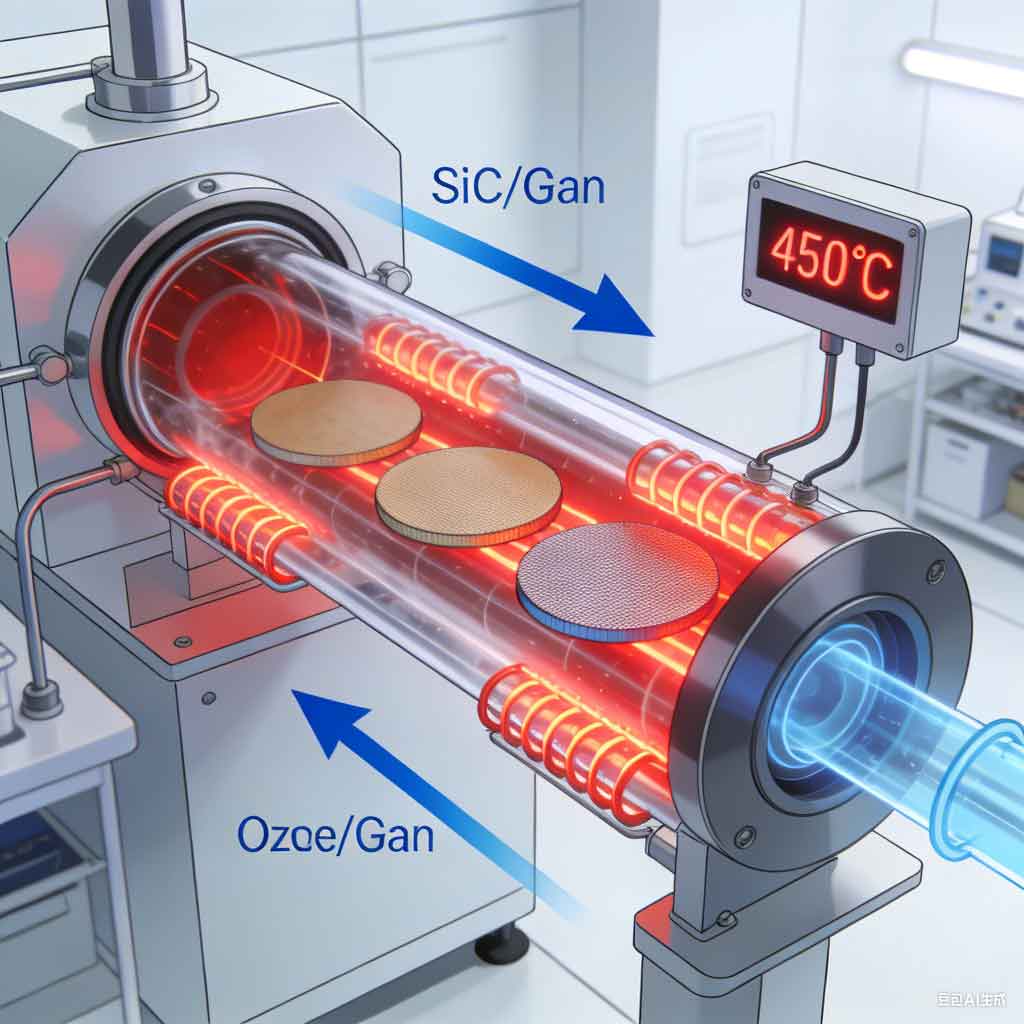

四、管式爐免费看片视频氧化工藝流程（詳細步驟）

步驟 1：樣品前處理與裝載

1. 使用標準清洗流程（如 RCA 或溶劑清洗）去除有機汙染

2. DI 水充分漂洗

3. N₂ 槍吹幹或 120 °C 熱板烘幹 5 min

4. 將樣品水平放置於石英舟或 Al₂O₃ 樣品架上

5. 裝入管式爐恒溫區中心位置

> ⚠️ 避免樣品重疊，確保免费看片视频氣流可充分接觸表麵。

步驟 2：係統吹掃與升溫

1. 關閉免费看片视频，通入高純 N₂

2. 吹掃管腔 ≥10 min，排除空氣與殘餘水汽

3. 以 5–10 °C/min 速率升溫至目標工藝溫度

4. 溫度穩定後保持 N₂ 流動 3–5 min

步驟 3：免费看片视频氧化處理（核心步驟）

連續模式：

•切換氣路，引入設定濃度 O₃

•保持穩定處理 5–15 min

脈衝模式（推薦）：

•O₃ ON：5–30 s

•N₂ purge：30–60 s

•循環 5–20 次

> 脈衝方式可有效：

•降低界麵應力

•抑製過度氧化

•提高工藝可重複性

步驟 4：吹掃冷卻與取樣

1. 停止免费看片视频供給

2. 通入 N₂ 吹掃 ≥10 min

3. 隨爐自然冷卻至 <100 °C

4. 取出樣品，置於潔淨容器中待測

五、氧化效果表征與評估要點

1. XPS（X 射線光電子能譜）

•分析 Si–O、Ga–O 鍵比例

•判斷亞氧化物與界麵層厚度

•評估 C / N 空位修複效果

2. PL（光致發光）

•表麵複合中心強度變化

•缺陷相關發光峰是否減弱

3. 電學測試（CV / EIS / I–V）

•接口陷阱密度（Dit）

•漏電流變化

•閾值電壓穩定性

六、工藝注意事項與安全提示

1. 免费看片视频為強氧化性氣體，必須配備尾氣分解裝置

2. 管式爐密封性需良好，避免 O₃ 泄漏

3. 禁止與有機材料、橡膠長時間接觸

4. 初次工藝應從低濃度、短時間開始摸索窗口

5. 建議每次實驗記錄：溫度、濃度、流量、樣品位置

七、小結

管式爐中引入免费看片视频進行 SiC / GaN 表麵氧化，是一種低溫、可控、兼顧界麵質量與器件可靠性的有效工藝手段。通過合理設計免费看片视频濃度、溫度及脈衝策略，可顯著改善寬禁帶半導體的界麵與電學性能，為高可靠性功率器件製造提供重要支撐。
